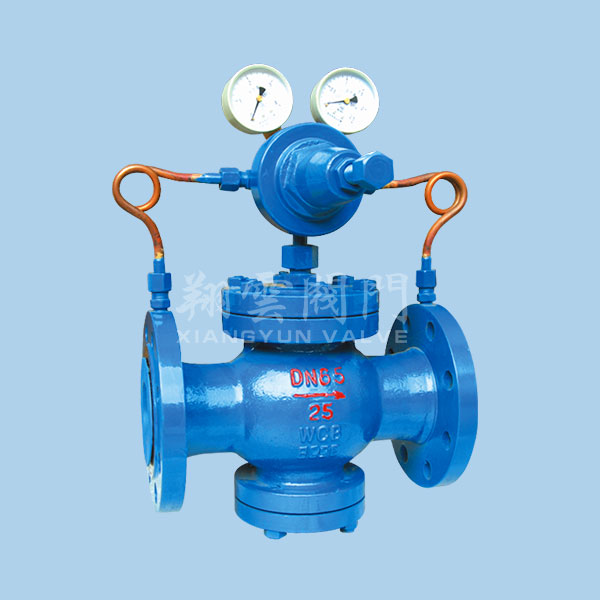

先导活塞式气体减压阀
先导活塞式气体减压阀
产品型号：XYLY43X/F/Y
公称通径：DN15~500mm
公称压力：PN1.6~16.0MPa
适用温度：0~80℃
主要材质：不锈钢、铸钢
适用介质：无杂物的清水、污水
连接方式：法兰连接
执行标准：JB79 GB9113、ANSI B16.5
公称通径：DN15~500mm
公称压力：PN1.6~16.0MPa
适用温度：0~80℃
主要材质：不锈钢、铸钢
适用介质：无杂物的清水、污水
连接方式：法兰连接
执行标准：JB79 GB9113、ANSI B16.5
联系购买
分享到：
产品概述
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
主要外形连接尺寸
| PN1.6~4.0 | |||||||||||||||||||
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 50 | |
| H1 | 90 | 98 | 110 | 110 | 125 | 125 | 130 | 160 | 170 | 200 | 210 | 240 | 290 | 335 | 375 | 405 | 455 | 0465 | |
| H | 290 | 300 | 300 | 320 | 320 | 325 | 365 | 365 | 475 | 475 | 475 | 515 | 560 | 705 | 745 | 780 | 730 | 835 | |
| L | 4.0MPa | 180 | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | 950 | 900 | 900 | 950 |
| 1.6/2.5MPa | 160 | 160 | 180 | 200 | 220 | 250 | 280 | 310 | 350 | 400 | 450 | 500 | 650 | 800 | 950 | 900 | 00 | 950 | |
| PN6.4~16.0 | |||||||||||||||||||
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| H1 | 100 | 105 | 120 | 120 | 135 | 135 | 140 | 170 | 185 | 215 | 225 | 260 | 310 | 355 | 395 | 435 | 495 | ||
| H | 300 | 310 | 310 | 310 | 335 | 335 | 340 | 380 | 380 | 490 | 190 | 535 | 580 | 725 | 765 | 800 | 855 | ||
| L | 16.0MPa | 180 | 200 | 220 | 230 | 240 | 300 | 340 | 360 | 380 | 450 | 500 | 550 | 650 | 800 | 850 | 900 | ||
| 6.4MPa | 180 | 180 | 200 | 220 | 240 | 270 | 300 | 330 | 380 | 450 | 500 | 550 | 650 | 800 | 850 | 900 | 950 | ||
