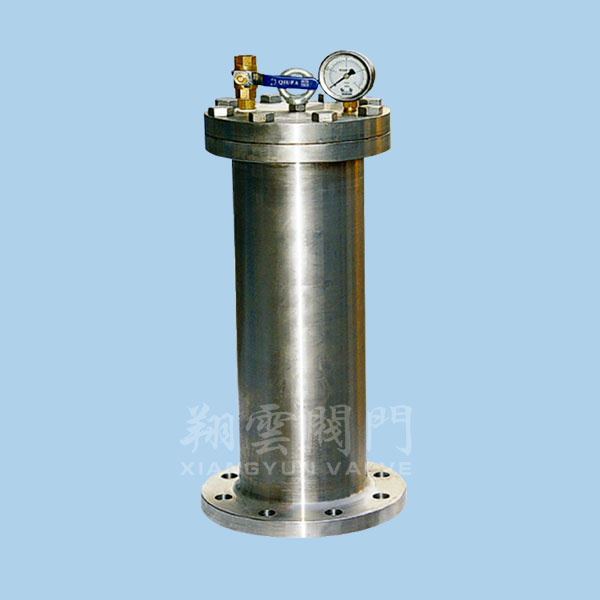

活塞式气囊式水锤吸纳器

产品型号:XYLHG-9000型
公称通径:DN15~300mm
公称压力:PN1.6~2.5MPa
适用温度:0~80℃
主要材质:铝合金、不锈钢、铸钢
适用介质:无杂物的清水、污水
连接方式:法兰
连接法兰:GB/T9113.1
试验标准:GB/T1392
联系购买

分享

产品概述
       XYLHG-9000型活塞式气囊式水锤吸纳器的内部有一密闭的容气腔,下端为一活塞。当冲击波传入水锤吸纳器时,水击波作用于活塞上,活塞将往容气腔方向运动,活塞在一定压力的气体和不规则水击波双重作用下做上下运动,形成一个动态的平,这样就消除了不规则的水击波震荡。该阀适用于工矿、企业、高层建筑、电站等各类给排水系统中。



主要外形连接尺寸

XYLHG-9000型XYLHG-9000型XYLHG-8000型
DNLDNLDNL
管径mm1.6MPa2.5MPa管径mm1.6MPa2.5MPa管径mm
1/215200220380510520250250
3/42030032041005755852 1/265320
1253203405125600600380375
1 1/43234035561506456454100450
1 1/24035038082007307555125550
250365385102508208556150625
2 1/265465485123009209558200810
